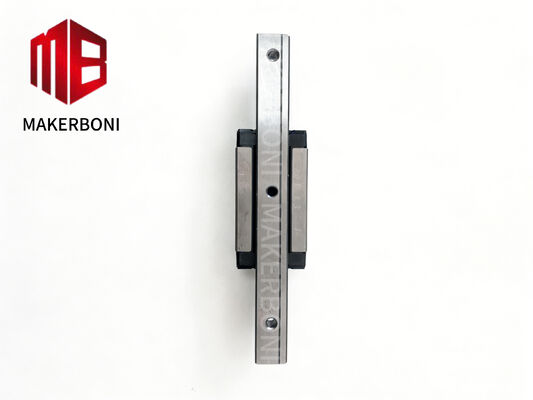

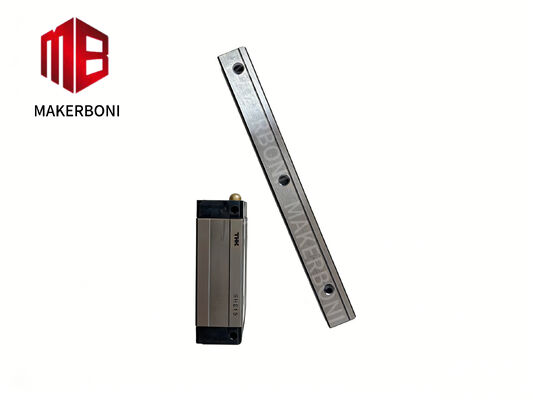

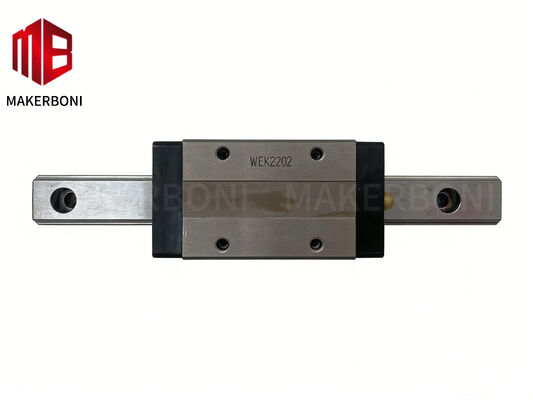

15 mm larghezza del binario blocco di cuscinetto esteso e assemblaggio del binario 149,5 mm lunghezza guida di movimento lineare per Gerber

Name: 15 mm larghezza del binario blocco di cuscinetto esteso e assemblaggio del binario 149,5 mm lunghezza guida di movimento lineare per Gerber
Brand: Makerboni Mechanics (Shanghai) Co., Ltd.
SKU: 1011858000
Price: 5,000.00 USD
Availability: InStock

Numero di modello:	1011858000
MOQ:	1 pz
prezzo:	1-9999
Tempo di consegna:	1-7 giorni
Condizioni di pagamento:	T/T

Informazioni dettagliate

Descrizione di prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Evidenziare:

Guida al movimento lineare con larghezza del binario da 15 mm

Guida al movimento lineare del blocco cuscinetto esteso

Gruppo blocco cuscinetto e guida da 149

Descrizione di prodotto

1011858000 ASSY, BLOCCO CUSCINETTO E BARRA 15MM Estesa Lunghezza 149,5 mm Guida Lineare per Gerber

Nei sistemi di taglio industriale di precisione e di movimentazione dei materiali, la qualità dei componenti di movimento lineare influisce direttamente sull'accuratezza e sulla longevità della macchina. L'ASSY, BLOCCO CUSCINETTO E BARRA 1011858000, 15 MM, ESTESA è un gruppo di ricambio OEM critico progettato specificamente per le attrezzature di taglio Gerber e i sistemi di stenditori compatibili. Questo gruppo barra rettificato di precisione garantisce un movimento fluido e privo di attrito per carrelli e teste di taglio in ambienti di produzione ad alto ciclo.

Panoramica del prodotto

Il 1011858000 è un gruppo completo di blocco cuscinetto e barra con una larghezza della barra di 15 mm con un design esteso per una maggiore capacità di carico e stabilità. Prodotto secondo tolleranze rigorose, questo sistema di guida lineare fornisce la rigidità necessaria per un'accuratezza di taglio costante nelle applicazioni tessili, composite e di segnaletica. Il gruppo include sia la barra rettificata di precisione che il blocco cuscinetto precaricato, garantendo un allineamento perfetto e un'installazione immediata.

Specifiche chiave

Parametro	Specifiche
Numero di parte	1011858000
Nome del prodotto	ASSY, BLOCCO CUSCINETTO E BARRA, 15 MM, ESTESA
Compatibilità	Sistemi di taglio / Macchine stenditrici per Gerber
Lunghezza barra	149,5 mm
Larghezza barra	15 mm
Diametro foro di montaggio	6,8 mm
Schema spaziatura fori	15,85 mm / 52,6 mm / 52,5 mm / 6,2 mm (Sequenziale)
Lunghezza blocco	64,5 mm
Tipo	Blocco cuscinetto esteso (maggiore capacità di carico)
Tipo di movimento	Guida lineare a ricircolo di sfere

Caratteristiche distintive e vantaggi

Schema fori di precisione per sostituzione diretta

Il 1011858000 presenta uno schema di montaggio meticolosamente ingegnerizzato con spaziatura dei fori di 15,85 mm, 52,6 mm, 52,5 mm e 6,2 mm. Questa configurazione specifica garantisce che il gruppo si avviti direttamente alle attrezzature Gerber senza richiedere modifiche o piastre adattatrici, riducendo al minimo i tempi di inattività durante la sostituzione.

Design del blocco cuscinetto esteso

A differenza dei blocchi standard, la designazione "ESTESA" in questo gruppo 1011858000 indica che la lunghezza del blocco cuscinetto di 64,5 mm fornisce circuiti a sfera aggiuntivi. Ciò si traduce in una maggiore capacità di carico e una migliore rigidità al momento, essenziale per le teste di taglio a sbalzo che esercitano forze non uniformi sulla guida.

Robusta larghezza della barra di 15 mm

La larghezza della barra di 15 mm offre il perfetto equilibrio tra design compatto e capacità di carico. La barra è rettificata di precisione per garantire una rettilineità entro pochi micron, consentendo un attraversamento ad alta velocità senza vibrazioni o rumori.

Convenienza del gruppo completo

Questo numero di parte include sia il blocco cuscinetto che la barra preassemblati. Ciò garantisce che i percorsi delle sfere interne non vengano contaminati durante l'installazione e che le impostazioni di precarico vengano mantenute esattamente come specificato dalla fabbrica.

Dimensioni esatte di montaggio

Per gli ingegneri che verificano la compatibilità, ecco i dettagli critici di montaggio per il 1011858000:

Lunghezza totale barra: 149,5 mm - Adatta a larghezze di carrello specifiche negli stenditori Gerber
Fori di montaggio: quattro fori da Ø6,8 mm sono forati e svasati per un fissaggio sicuro
Sequenza spaziatura fori (da un'estremità all'altra): 15,85 mm (bordo al primo foro) → 52,6 mm → 52,5 mm → 6,2 mm (ultimo foro al bordo opposto)

Questo schema asimmetrico è progettato per allinearsi precisamente con la superficie di accoppiamento sul telaio della macchina, garantendo che il gruppo 1011858000 sia perfettamente squadrato rispetto alla direzione di marcia.

Applicazioni e usi comuni

Questo specifico gruppo blocco cuscinetto e barra 1011858000 è comunemente utilizzato in:

Sistemi di taglio automatico Gerber: guida del carrello dell'asse X per il taglio di tessuti e compositi
Macchine stenditrici tessili: supporto per il movimento avanti e indietro dei carrelli stenditori sul tavolo
Gantry di movimentazione materiali: fornitura di movimento lineare a basso attrito per unità pick-and-place
Progetti di retrofit: sostituzione di guide lineari usurate su apparecchiature di automazione industriale con spaziatura barra compatibile da 15 mm

Perché scegliere il ricambio originale 1011858000?

Quando le guide lineari si usurano, l'accuratezza della macchina degrada, portando a sprechi di materiale e disallineamento del taglierino. L'ASSY, BLOCCO CUSCINETTO E BARRA 1011858000 è progettato per soddisfare le specifiche del produttore originale per durezza, rettilineità e precisione delle sfere.

Scegliendo questo gruppo 1011858000, si garantisce:

Vestibilità esatta: nessun indovinello, nessuna foratura, nessuna calettatura
Accuratezza ripristinata: ritorno della tolleranza originale della macchina e della qualità di taglio
Maggiore durata della macchina: materiali di alta qualità riducono l'usura dei componenti di accoppiamento come motori di azionamento e pignoni

Aggiorna o ripara il tuo sistema Gerber con fiducia utilizzando il gruppo guida lineare di precisione 1011858000.
